خرید شیر فلکه فولادی برای موارد مصرفی بیشماری در دنیای صنعت، ساخت و ساز کاربرد دارد. اولین مورد مصرف شیر فلکه فولادی در مصارف ساختمانی و صنعتی است. شیر آلات کشویی برای قطع و وصل کردن آب و ورودی انشعاب ها مورد استفاده قرار می گیرند و همچنین شیر فلکه کشویی جزوی از تجهیزات و لوازم موتورخانه است. شیر فلکه فولادی در مدل های مختلف و با جنس های مختلف برای مصارف متفاوت تولید می گردد.

تاریخچه شیر فلکه بر می گردد به اولین شیر فلکه هایی که به‌ وسیله انسان اختراع شد، همان چیزی است که اکنون به عنوان دریچه یا آب‌بند می شناسیم. دریچه‌ ای که با گذاشتن یا برداشتن آن در مسیر آب، جریان را بسته، باز یا نیمه باز می گذاشتند. شیر فلکه های امروزی در واقع همان آب بند های قدیمی هستند.

شیر فلکه فولادی چیست؟

همان گونه که گفته شد شیر فلکه کشویی از جمله شیر هایی است که برای قطع و وصل جریان استفاده می شود. این نوع شیر ها دارای فلکه ای هستند که با چرخش آن بصورت ساعتگرد و خلاف عقربه ساعت عمل باز و بسته شدن انجام می شود. شیر کشویی یک شیر مسدود کننده است که برای دو حالت باز یا بسته مناسب می باشد. شیر فلکه کشویی دارای نشیمنگاه است که زبانه شیر روی آن می نشیند و مسیر عبور سیال را سد می کند.

شیر کشویی فولادی را می توان به صورت دستی از طریق فلکه یا آچار مخصوص در صورت نصب در یک محفظه و یا به وسیله یک محور در صورت نصب در زیر زمین باز و بسته کرد. باز و بسته کردن شیر به صورت خودکار از طریق مکانیزم نیز مخصوص امکان پذیر است و جهت استاندارد بستن شیر، موافق جهت عقربه های ساعت است. شیر فلکه ها ابزاری هستند که در صنعت با توجه به موقعیت و نحوه عمل شیر فلکه ها مورد استفاده قرار می گیرند. مهمترین استفاده شیر فلکه قطع یا ایجاد جریان سیال در درون لوله می باشد.

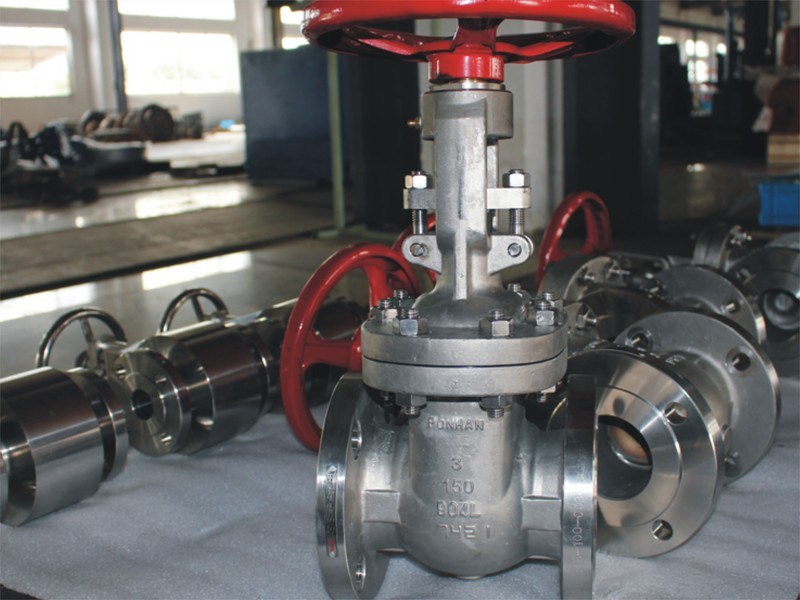

خرید شیر فلکه فولادی

یک شیر فلکه ایده ال، شیر فلکه ای است که سیال را با کمترین مقاومت و ایجاد کمترین افت فشار از خود عبور دهد و به بیان دیگر در وقت لازم از عبور سیال به هر صورت از داخل خود جلوگیری کند. گاهی اوقات برای تنظیم جریان سیال نیز شیرفلکه مورد استفاده قرار می گیرند که این عمل با تغییر مسیر حرکت و با اندکی مقاومت صورت می پذیرد در برخی مواقع نوع بخصوصی از شیرفلکه ها که به طور اتوماتیک باز و بسته می شوند و از بروز اتفاقات جلوگیری می کنند در صنعت بکار می روند.



به طور کلی شیرآلات فولادی جهت انتقال سیالات عموماً مایع مورد استفاده قرار می گیرند و هر کدام بسته به نوع سیال ورودی دارای آلیاژ های متفاوتی از یکدیگر می باشند به عبارتی میزان خورندگی سیال، دما و برودت در انتخاب نوع متریال مصرفی در شیرآلات فولادی متفاوت از یکدیگر می باشند و برای دوام و ماندگاری شیر آلات مورد استفاده قرار می گیرند.

روش های تولید شیر فلکه فولادی

شیر فلکه کشویی فولادی معمولاً به دو روش فروجینگ و ریخته گیری تولید می شوند. معمولاً شیرآلات فولادی که به روش اول یعنی فورجینگ تولید می شوند از کیفیت بسیار بالایی برخوردار هستند. هم چنین این نوع شیرها می توانند فشار و دماهای بسیار بالا را نیز تا حد قابل قبولی تحمل کنند. در ارتباط با استاندارد ساخت آنها می توان گفت که بر اساس ASTM A105 تولید می شوند. شیر فلکه کشویی فولادی که با روش دوم یعنی ریخته گری تولید می شوند نسبت به روش فورجینگ از کیفیت بسیار پایین تری برخوردار هستند که از استاندار ASTM A216 نیز پیروی می کنند. بنابراین در خرید شیر فلکه فولادی حتما به نوع ساخت و تولید آن توجه داشته باشید.

مشخصات شیر فلکه فولادی

شیر فلکه فولادی کشویی یا همان گیت ولو فولادی شیر هایی هستند که سالیان سال است در زمینه صنعت لوله کشی به کار می رود شیر فلکه فولادی در دو مدل دنده ای و فلنجدار تولید می گردد که شیر فلکه کشویی فولادی در سایز های 2.5 الی 30 سانتی متر ساخته می شود شیر فلکه فولادی با متریال های مختلف از قبیل A 105 , WCC, WCB , WC6, WC5, LCC, LCB, و مونل و اینکونل تولید می گردد که از کیفیت مناسبی بر خوردار هستند. شیر فلکه فولادی به طور کلی در کلاس های 150 و 300 و 600 و 900 و 1500 , 2500 از سایز 1/2 تا 36 اینچ تولید و به بازار عرضه می شوند.

عملکرد این نوع شیرآلات

عملکرد شیر فلکه کشویی فولادی به صورت دستی و پنوماتیک برقی می باشد شیر فلکه فولادی کشویی به اهرمی یا دستی به صورت عملکرد دستی باز و بسته می گردد اما شیر فلکه کشویی فولادی پنوماتیک توسط فرمان باد و برق باز و بسته می گردد در بالای شیر فلکه کشویی فولادی عبارت ON – OFF قید شده است که زمانی که دسته شیر کشویی فولادی به سمت نقطه OFF باشد سیال از داخل شیر عبور نمی کند و زمانی که دسته شیر فلکه کشویی فولادی به سمت نقطه ON باشد سیال از داخل شیر فلکه کشویی فولادی عبور می کند.

انواع شیر های فولادی

شیر فلکه را به دو دسته می توان تقسیم کرد به شرح زیر:

1. شیر فلکه موازی

نوع اول این محصول که به شیر فلکه فولادی موازی شهرت دارد به این صورت کار می کند که از یک دیسک تخت به صورت دروازه ای استفاده می شود که بین دو سطح موازی تعبیه شده اند که به زبانی ساده به آن جریان بالا دست و پایین دست گفته می شود. این بخش دارای یک لبه تیز است که در قسمت زیرین دیده می شود که این لبه برای از بین بردن مواد و ذرات جامد و همین طور برش مورد استفاده قرار می گیرد. این سبک از شیر فلکه کشویی فولادی برای پروژه های متقارن و زاویه ای گزینه های بسیار خوبی هستند.

2. شیر فلکه از نوع گوه ای

در شیر کشویی از نوع گوه از دو seat مورب ویک gate مورب استفاده می‌ گردد. به منظور امکان بسته شدن در حالت shut off دیسک شیر کشویی وقتی که کامل باز می‌ شود، کاملاً از مسیر عبور جریان برداشته می‌ شود. این خاصیت در شیر کشویی باعث از بین رفتن هر گونه مقاومتی در وضعیت باز می‌ شود. وقتی که شیر کشویی کاملاً بسته شد توسط یک رینگ آب بند دیسکی یا به گویی همان واشر صفحه اصلی را آب بندی می‌ کند.

با قرار گرفتن دیسک در داخل رینگ آب بندی، مقدار بسیار کمی نشتی ممکن است در دیسک عبوری بوجود بیاید و یا اصلاً هیچ مقدار نشتی بوجود نمی آید در حالتی که شیر کشویی بسته شده است. در شیر فلکه کشویی جهت حرکت سیال ها کاملاً مستقیم است و اگر شیر فلکه کشویی فولادی باز باشد سبب می شود که افت به حداقل رسیده و میزان تلاطم نیز تنظیم شود.



خرید شیر فلکه فولادی

مزایای خرید شیر فلکه فولادی

شیر فلکه کشویی فولادی دارای مزیت های بسیاری است که استفاده از آن ها بیشتر ترجیج داده می شود. مزیت های مهم شیر فلکه های فولادی عبارتند از:

1- به دلیل استفاده از فولاد در شیر فلکه کشویی فولادی، وزن آن کاهش می یابد و به همین خاطر، استفاده از این نوع شیر فلکه های کشویی در سیستم لوله کشی، هیچ فشاری به آن وارد نمی کند.

2- از مزیت های مهم دیگر استفاده از این محصول می تواند انعطاف پذیری در عملکرد آن باشد. بر اساس قابلیت های زیادی که شیر فولادی دارد به آسانی می تواند در کسری از ثانیه باز و بسته شود.

3- در سیستم های لوله کشی که از این شیر فلکه استفاده می شود هیچ فشاری به دستگاه وارد نمی شود. چرا که استفاده از فولاد در این نوع شیر فلکه سبب کاهش وزن آن می شود.

4- همان گونه که یاد شد برای انتقال سیالات بسیار داغ از این شیر فلکه استفاده می شود. با این وجود می توانید مطمئن باشید که عبور این نوع سیالات در حجم و اندازه شیر فلکه تغییری اتفاق نمی افتد.

5- این نوع شیر فلکه کشویی، می تواند در دما های بالا تا حدود ۵۰۰ درجه سانتی گراد فعالیت کند که باعث می شود برای انتقال سیالات بسیار داغ بسیار مناسب تر باشد.

6- امکان نصب و اجرا شیر فولادی و استفاده از این شیر فلکه کشویی با وجود قابلیت های بالای آن، بسیار راحت است و در زمان بسیار کم، باز و بسته می شوند با هیچ مشکلی مواجه نمی شوید.

7- شیر فلکه سوزنی فلنج دار فولادی از ماندگاری و عمر طولانی برخوردار می باشند. دلیل این مساله نیز می تواند این باشد که در بدنه شیر فولادی از فولاد ضد زنگ و با کیفیت بسیار بالا استفاده می شود.

معایب شیر فولادی:

1- برای کنترل و جهت تنظیم جریان مناسب نمی باشد.

2- در حالت نیمه باز در معرض ارتعاش و سایش قرار می گیرد.

3- باز و بسته کردن شیر فلکه کشویی آهسته است.

4- دیسک و نشیمنگاه آن بیشتر از شیر های کروی (گلوب ولو ها) ، در معرض سایش می باشد.

5- انجام عملیات تاسیساتی و کارهای تعمیراتی مورد نیاز بر روی آن مانند آب بندی و سنگ زنی معمولاً به سختی انجام می پذیرد.

خرید شیر فلکه فولادی

 انواع شیر فلکه فولادی از نظر محور

شیر فلکه کشویی فولادی به دو صورت شیر فلکه کشویی با محور متحرک و شیر فلکه کشویی با محور ثابت ساخته می شود.

شیر فلکه فولادی با محور متحرک

محور و کشو این نوع شیر فلکه با چرخش فلکه حرکت می کند و به سمت بالا و پایین می روند. شکل ظاهری آن به این صورت است که در قسمت کناری فبمه، یک محور پیچ شده تعبیه شده است که مرتبط با بوش محور شیر فلکه ساخته می شود. شیر فلکه های فولادی در دو نوع شیر فلکه فولادی کلاس 150 و شیر فلکه فولادی کلاس 300 در بازار موجود هستند. قیمت شیر فلکه فولادی نیز با توجه به کلاس آن تغییر می کند.

در صورت باز بودن شیر فلکه، قسمت پیچ دار محور از فلکه بیرون می آید که می توان با یک نگاه متوجه باز بودن شیر فلکه شد. البته در صورت باز بودن شیر فلکه و بیرون زدگی قسمت پیچ دار، باید در مقابل ضربه محافظت شود البته چون با آب درون شیر فاصله دارد، از خوردگی در امان است. یکی از مزیت های این مدل شیر فلکه این است که با یک نکاه می توان متوجه باز بودن شیر فلکه شد چرا که در هنگام باز بودن این محصول قسمت پیچ دار آن از فلکه بیرون می آید و به آسانی قابل مشاهده است.

شیر فلکه فولادی با محور ثابت

شیر فلکه محور ثابت به این صورت است که فلکه با محور به طور یک پارچه عمل می کنند. بر خلاف نوع قبلی قسمت پیچ دار فلکه در داخل شیر تعبیه شده است. یکی از مزیت های اینکار می تواند این مورد باشد که از ضربات و فشار احتمالی در امان است. البته باید به این موضوع نیز دقت شود که وجود سیالات خورنده ای که در شیر فلکه قرار داند ممکن است باعث آسیب رسیدن و خوردگی شیر فولادی شود.

کاربرد

بطوری‌ که شیر فلکه‌ های برنزی، چدنی،  برنجی و گاهی استیل در کار های ساختمانی و خانه هوشمند استفاده می‌ گردد و شیر فلکه کشویی از جنس فولاد کربنی، فولاد زنگ نزن، فولاد آلیاژی جهت پروژه‌ های صنعتی مانند کارخانه‌ های پتروشیمی، کشتی سازی، نیروگاه‌ ها و صنایع دارویی مورد استفاده قرار می‌ گیرد. البته با توجه به نوع سیالی که از شیر فلکه عبور می‌ کند و یا محیط آن، نوع شیر فلکه متفاوت است.

در کل کاربرد شیر فلکه بشرح ذیل می‌باشد:

• قطع و وصل کامل جریان به راحتی امکان پذیر است.
• تغییر مسیر جریان از خطی به خط دیگر که توسط فلکه های سه راهی انجام می شود.
• جلوگیری از جریان معکوس درون لوله
• تنظیم عبور مقدار مورد نیاز مایعات و گاز ها اسان است.
• تنظیم و کنترل مقدار و فشار مایعات و گاز ها امکان پذیر است.
• محدود کردن جریان برای بالانس سیستم
• کنترل و ایمن نگه داشتن دستگاه‌ های تحت فشار را میسر می‌ کند.
• کنترل سرعت خنک شدن سیال در شبکه های خنک کننده و تنظیم دما
• کنترل جریان اسید ها و باز های غلیظ جاری در شبکه های لوله کشی صنعتی
• از بازگشت مایعات و گاز های عبور کرده جلوگیری می‌ شود.
• اصولاً شیر فلکه‌ ها در مواردی به کار می‌ روند که برای جریان سیال اعم از مایع و گاز اختلاف فشار وجود داشته باشد .
• قطغ اتوماتیک جریان در صورت بروز خرابی در سیستم لوله کشی صنعتی

هنگام انتخاب شیر فلکه های یک شبکه ی لوله کشی صنعتی، باید کاربرد کوتاه مدت و بلند مدت آن ها را در نظر بگیرید و بسته به نیاز سیستم، شیر های مناسب را انتخاب کنید. هر شیر فلکه مزایا و معایب خود را دارد و بهتر است از هر کدام در محل ایده آل خود استفاده شود.
