خرید شیر سوزنی فولادی برای تنظیم جریان مورد استفاده قرار می گیرد. شیر سوزنی فولادی یک از انواع شیرآلات فولادی است که کاربرد زیادی دارد. از شیر های سوزنی برای قطع و وصل جریان نیز می توان استفاده کرد ولی وظیفه اصلی این نوع شیرآلات تنظیم دبی و فشار سیال می باشد به صورتی که با حالت نیمه باز گذاشتن آن می توان میزان دبی و فشار را در خروجی شیر تنظیم کرد. شیر سوزنی نام خود را از دیسک و نشیمنگاه خود گرفته است که از لحاظ کارایی و ساختار به گروه شیر های کروی متعلق است.
ساختمان این شیر آلات طوری است که جریان به یک حفره کوچک هدایت می شود و پس از چرخش °90 به نوک یک مخروط هدایت می شود و همانگونه که از شکل پیداست جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی راه می یابد. دیسک این نوع شیر از میله مخروطی شکل نازکی تشکیل شده که از داخل سوراخ مدور صفحه عبور می کند و جریان حرکت سیال را محدود می سازد. دیسک در این شیر به صورت میله مخروطی شکلی است که از داخل سوراخ مدور صفحه عبور کرده و جریان حرکت سیال را محدود می کند. از این شیر ها به علت قابلیت اعتماد بالا در کارایی های حساس و بسیار دقیق استفاده می شود.
انواع شیر سوزنی فولادی
شیر سوزنی از نظر ساختمان و شکل بدنه به سه نوع عمده شیر سوزنی Z شکل، شیر سوزنی 90 درجه و شیر سوزنی Y شکل تقسیم می شود که در شکل فوق ساختمان آن ها را مشاهده می کنید. در ادامه به معرفی این سه نوع شیر سوزنی می پردازیم:
- شیر سوزنی Z شکل
- شیر سوزنی Y شکل
- شیر سوزنی 90درجه

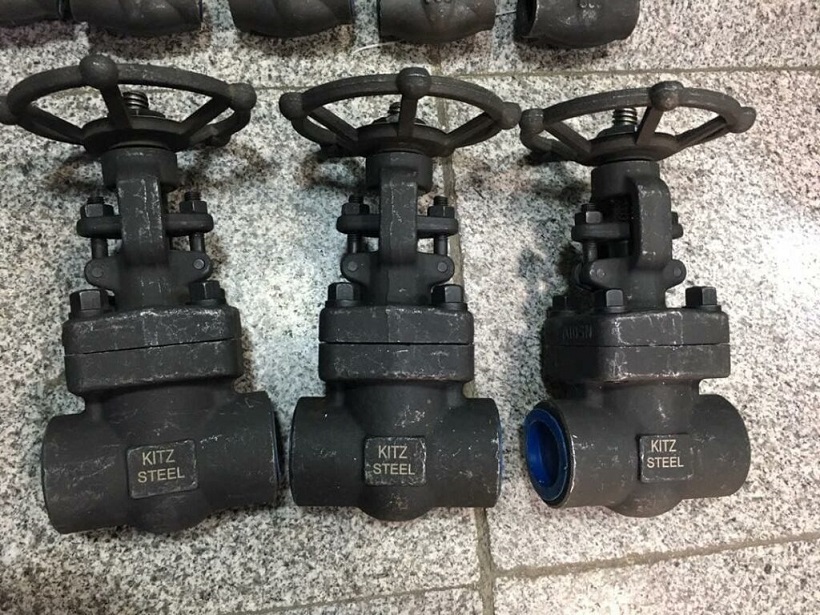

خرید شیر سوزنی فولادی
1.شیر سوزنی فولادی Z شکل
این نوع شیر سوزنی متداول ترین و پرکاربردترین نوع شیر های سوزنی است از این نوع شیر برای مواردی که سیال آب باشد می توان استفاده کرد. عمومی ترین نوع طراحی بدنه در شیر سوزنی ها طرح Z می باشد. در این شیر ها صفحه جدا کننده در سرتاسر بدنه که شامل نشیمنگاه هم می گردد به شکل Z می باشد. تنظیم افقی آببند (Seat) به دیسک و ساقه این امکان را می دهد تا عمود بر خط افق جابجایی داشته باشند.
این نوع طراحی شیر سوزنی، کم ترین ضریب جریان و بیش ترین افت فشار را دارد. از این نوع شیر سوزنی در سیستم هایی نظیر خطوط بایپس که تنظیم جریان سنگین مد نظر است در کنار شیر های کنترلی استفاده می شود. همچنین از این نوع شیر سوزنی در مواردی استفاده می شود که تنظیم جریان مد نظر است و نگرانی بابت افت فشار نداریم. به عبارتی، می توان گفت بزرگترین محدودیت این نوع شیر سوزنی افت فشار بالای آن است.
2.شیر سوزنی فولادی Y شکل
شیر سوزنی Y شکل گزینه مناسبی در میان شیر های سوزنی با افت فشار بالا است. طراحی فرم Y بهترین نوع بدنه برای از بین بردن افت فشار ذاتی در شیر سوزنی ها می باشد در این نوع شیر سوزنی، آببند و ساقه با زاویه تقریباً 45 درجه نسبت به جریان قرار دارند که این زاویه باعث می شود جریان سیال نرم تر شود و مسیر جریان به صورت کاملاً باز قرار گیرد. در این حالت، کم ترین مقاومت در برابر جریان سیال شکل خواهد گرفت و افت فشار کاهش پیدا خواهد کرد.
پاین نوع شیر سوزنی می تواند به مدت طولانی در حال باز بماند بدون اینکه دچار فرسایش شدید شود و این را مدیون زاویه 45 درجه آببند و ساقه است. این نوع شیر سوزنی عموماً برای حالت هایی مناسب است که تنظیم جریان به صورت فصلی مدنظر است. همچنین برای تنظیم جریان در هنگام راه اندازی و شروع کار سیستم این نوع شیر سوزنی مناسب است. این فرم از شیر های سوزنی مناسب ترین نوع برای قرارگیری در فشار های بالا می باشد.
3.شیر سوزنی فولادی 90 درجه
این طرح یک مدل تغییر یافته از طرح اصلی شیر سوزنی می باشد. شیر سوزنی 90 درجه شکل تغیر یافته ای از شیر سوزنی T شکل است که دو خروجی آن با زاویه 90 درجه نسبت به هم قرار دارند و جریان سیال یک چرخش 90 درجه ای در درون شیر انجام می دهد در این شیر سیال قادر خواهد بود که فقط با یک زاویه 90 درجه بچرخد و خروج آن متقارن تر از خروج یک شیر سوزنی معمولی می باشد. مزیت اصلی و ویژه این شیرآلات آن است که علاوه بر اینکه بعنوان یک شیر می باشد می تواند به عنوان یک زانویی نیز عمل کند. برای وضعیت های متعادل از فشار و دما این نوع از شیر فلکه سوزنی فولادی همانند یک شیر سوزنی معمولی عمل می کند و ضریب جریان این نوع شیر سوزنی از نوع Y شکل پایین تر است.
وضعیت خروجی این شیر بگونه ای است که برای سیالات پویا و خورنده مناسب می باشد. در سیستم های که در آن ها دما پائین می باشد از این نوع طراحی شیر سوزنی فولادی استفاده می گردد در این حالت فشار به پایین دیسک اعمال می گردد که این خاصیت کاربرد این شیر ها را ارتقا داده و باعث محافظت از آببندها می گردد. و همین از مقدار سایش بر روی نشیمنگاه و سطوح مجرابند نیز می کاهد. شیر سوزنی 90 درجه برای حالت هایی که با جریان سیال پالسی و جهنده سر و کار دارند مناسب است؛ زیرا توانایی کنترل ضربات سیال ناشی از این نوع جریان را دارند.

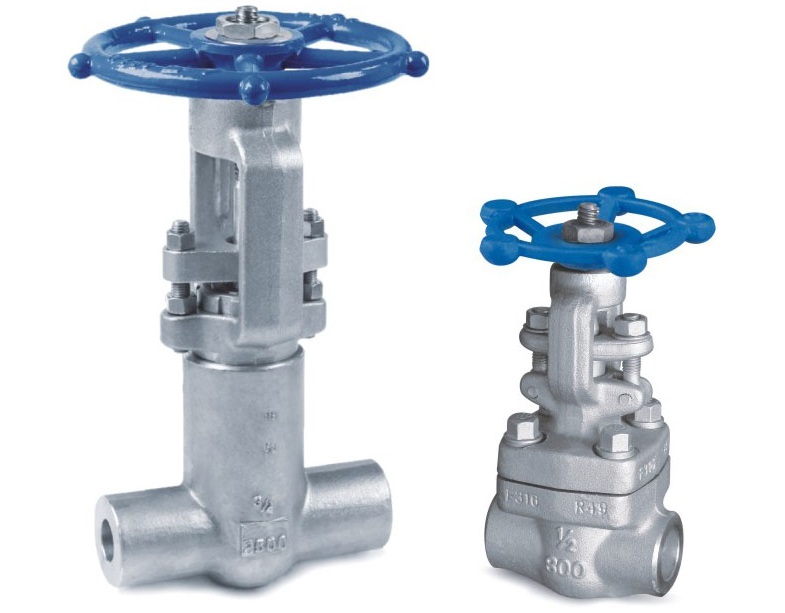

خرید شیر سوزنی فولادی
کاربرد شیر سوزنی
شیر های سوزنی اغلب به عنوان یک عضو جانبی در شیر های پیچیده تر مورد استفاده قرار می گیرند. به عنوان مثال این شیر ها در بعضی از انواع شیر های فشار شکن کاربرد دارند. بیشتر پمپ های فشار ثابت گاورنری از شیر های سوزنی به منظور کاهش نوسانات فشار، هنگام تخلیه پمپ استفاده می کنند. این شیر ها همچنین در سیستم های کنترل اتوماتیک احتراق به منظور تنظیم دقیق میزان سوخت ورودی به محفظه احتراق استفاده می‌شوند.
همچنین در کاربرد های آزمایشگاهی که میزان دقت دبی جریان برای انجام آزمایشات خیلی مهم است از شیر های سوزنی استفاده می شود. شیر سوزنی برای عبور سیالات ویسکوز و سیالات حاوی ذرات جامد مناسب نیستند و بیشتر برای بخار ها و سیالات غیر لزج استفاده می شوند. از جمله سیالات رایج مورد استفاده در شیر های سوزنی گاز پروپان می باشد که به این نوع خاص از شیر، شیر پروپان گفته می شود.
دسته بندی شیر سوزنی
شیر های سوزنی فولادی به پنج دسته کلی تقسیم می شوند و این تقسیم بندی از نظر تغییرات نسبت به افت فشار در شیر و جلوگیری از خلاء زایی انجام می شود این دست ها شامل:
شیر های نرمال
کاربرد این شیر در مواقعی است که به عنوان شیر قطع و وصل می شود و تنظیم جریان در شرایطی که اختلاف فشار زیاد است و به بیانی دیگر، نقش قطع و وصل نمودن تنظیم در مواقعی که اختلاف فشار زیاد بوده ولی فشار پایین دست به اندازه کافی باشد مورد استفاده قرار می گیرد. کاربرد دیگر این شیر در کنترل خطوط انواع لوله است و اینکه در آن ها فشار زیاد در قبل از شیر به فشار کم تر در بعد از شیر تبدیل می شود اما حتماً در خروجی شیر فشار بیشتر از فشار اتمسفر باید باشد.
شیر های رینگ پره ای
این نوع از شیر آلات همانند نوع اول برای کنترل و تنظیم جریان فشار پایین تر به کار گرفته می شود با این تفاوت که جریان فشار در مقایسه با نوع معمولی برای کاهش فشار بیشتر است بنابر این میزان فشار بیشتری را می تواند تحمل کند. از این شیر برای تخلیه به اتمسفر می توان استفاده کرد و بیشتر برای کاهش فشار بیشتر از نوع اول مورد استفاده قرار می گیرد.
شیر های شیار دار
این شیر برای زمانی که اختلاف فشار زیاد و فشار پایین دست کم باشد مورد استفاده قرار می گیرد. از این شیر جهت اپتیمم کردن کارکرد از بوستر پمپ استفاده می شود. همچنین جهت تنظیم جریان و فشار در مواقعی که اختلاف فشار زیاد و فشار پایین دست مانند ورودی مخازن کم باشد کاربرد دارد.
شیر هایی با سبد مشبک
شیر سوزنی فولادی سبد مشبک ضد کاویتاسیون است از این شیر ها نیز برای کاهش فشار زیاد و یا تخلیه به اتمسفر نیز مورد استفاده قرار می گیرد.
شیر های سوزنی موتوری
این شیر های سوزنی دست گیره ای برای کنترل به صورت دستی ندارند مخصوص مصرف در مکان های حساس مثل خانه هوشمند است، اما در عوض از یک محرک برقی یا پنوماتیک برای اتصال و چرخاندن پیستون استفاده می کنند. این نوع از شیر ها را می توان از راه دور کنترل کرد و حتی برای تنظیم دقیق سرعت جریان از راه دور، می توان آن ها را با کمک تایمر تنظیم کرد.
خرید شیر سوزنی فولادی
مزایای خرید شیر سوزنی فولادی
یکی دیگر از ویژگی های مهم شیر سوزنی این است که باید بتواند دما های بسیار بالا یا پایین را تحمل کند، زیرا اغلب سیالاتی که داخل شیرآلات جریان می یابند بسیار سرد یا گرم هستند. هر دو این متغیر ها می توانند آسیب‌زا باشند و هنگام ساخت این شیر باید از دوام آن اطمینان حاصل کرد.
برخی از انواع شیر های سوزنی به یک سیستم خودکار وصل شده و نیازی به تنظیم دستی ندارند. این شیرها یا با تایمر کار می کنند و یا به داده های خارجی پاسخ می دهد تا بسته و باز کردن دریچه به صورت مناسب تنظیم شود. این موارد را می توان در بسیاری از انواع موتور ها و لوله کشی های گازی مشاهده کرد.
ویژگی منحصر به فرد شیر ، گنجاندن یک پیستون کوچک، با شکلی شبیه به یک سوزن است. این پیستون دارای یک دسته کوچک است تا چرخش آسان و دقیق شیر را انجام دهد. هنگامی که کاملاً چسبیده باشد ، انتهای دراز شیر دقیقاً در مقابل دهانه قرار می گیرد. اما در صورت چرخش شیر ، فضای بین سوزن و دهانه باز می شود و این امکان وجود دارد که مقدار کمی ماده از آن عبور کند.
یکی از ویژگی های طراحی اکثر شیر های سوزنی این است که تعداد قابل توجهی چرخش لازم است تا حتی مقدار کمی از فضای باز ایجاد شود. این کار امکان کنترل تدریجی و دقیق مقدار مایع و گازی را که می تواند از دریچه عبور کند، فراهم می کند. علاوه بر این، می تواند از صدمه دیدن به دستگاه هایی که در اثر انفجار ناگهانی مایع و گاز تحت تأثیر قرار می گیرند، جلوگیری کند. شیر سوزنی نوعی شیر است که می تواند برای تنظیم جریان یک ماده، معمولاً به صورت گاز یا آب از طریق دستگاه یا سیستم مورد استفاده قرار گیرد.
معایب آن ها
ناسازگاری با جریان‌های شدید و با فشار بالا: ورودی شیر که سوزن در نشیمنگاه قرار می گیرد بسیار کوچک است و حتی در حالت کاملاً باز اجازه نمی دهد که مایع و گاز زیادی به طور همزمان وارد شیر شود. با توجه به این ساختار پس این شیر انتخاب مناسبی برای کاربری های با جریان شدید نیست.
عدم امکان تخمین دقیق موقعیت سوزن: از آنجایی که این شیر دقت بالایی دارد، هر با چرخاندن دسته شیر باعث می شود که سوزن مقدار بسیار کمی بالا یا پایین برود. چون تمامی این حرکت در محدوده نشیمنگاه صورت می گیرد، کاربر دیگر نمی تواند محل دقیق سوزن را مشخص کند. کاربر این شیر نمی تواند تنها با چند بار چرخاندن هندویل به سرعت باعث کم یا زیاد شدن جریان شده و محل دقیق سوزن را تخمین بزند.
