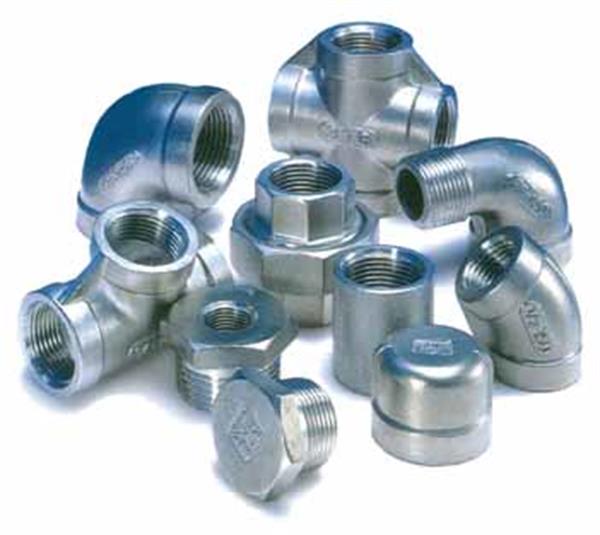

خرید زانو استیل دنده ای یکی از بخش های مهم در سیستم انواع لوله کشی می باشد. کاربرد اصلی این نوع اتصال پایپینگ تغییر جهت جریان می باشد از این نوع اتصال اغلب برای متصل کردن لوله های کوچک استفاده می کنند. در زانویی ها به دلیل ایجاد ضربه، اصطکاک باعث کاهش فشار در خط می شود. از مزایای این زانویی ها نصب و حذف آسان آن ها می باشد به همین علت برای تعمیر و نگهداری خط لوله بسیار مناسب است یکی از انواع اتصالات رزوه ای، اتصالات استیل دنده ای می باشد که مزایای بیشتری نسبت به اتصالات رزوه ای دارد. اتصالات دنده ای در مجموعه استنلس استیل هستند که استیل های مقاومی در مقابل زنگ زدگی می باشند. بنابر این در صنایعی که نیاز با اتصالات با مقاومت در برابر دمای بسیار بالا دارند، کاربرد بسیاری دارد.
زانو های استیل از نظر متریال به دو دسته زانو کربنی استیل و زانو استلنس استیل تقسیم می شوند. در این نوع از اتصالات که نوعی از اتصالات صنعتی است، دیگر به جوشکاری نیازی نمی باشد و به جای جوش از اتصالات پیچی برای برقراری اتصال استفاده می شود. در اتصالات رزوه ای قبل از اتصال رزوه را با خمیری می پوشانند که خمیر لوله کشی نام دارد و مزیت قابل توجه آن بوجود آوردن سطحی روان بین لوله و رزوه است. مزیت دیگر خمیر لوله کشی بوجود آوردن آب بندی مناسب در سطح اتصالات می باشد.
خرید زانو استیل دنده ای
فرآیند تولید زانو دنده ای استیل
متریال مورد استفاده در زانویی استنلس استیل همان متریال مورد استفاده در زانویی کربن استیل بعلاوه عناصر کروم (Cr) و نیکل (Ni) می باشد. استاندارد و گرید اتصالات استنلس استیل شاملASTM A403 WP 304/304L-316/316L-ASTM A270 می باشد و نسبت به زانویی کربن استیل دارای استحکام بیشتر و مقاومت به خوردگی بالاتری است.
هر یک از این انواع اتصالات باید طی یک فرآیند تولید خاص و بر اساس استاندارد های از پیش تعیین شده ساخته می شوند. گرید های هر یک از این اتصالات متفاوت است. برای مثال گرید L 304 میزان کربن کمی خواهد داشت که کیفیت کار را هم پایین می آورد. گرید L 316 هم نوع درست مثل گرید قبلی است اما حداقل از نظر مقاومت در برابر خوردگی، بهتر می توان روی آن حساب باز کرد. گرید 2205 را می توان بهترین نوع گرید برشمرد که از لحاظ استحکام و مقاومت از دو نوع قبلی بسیار بهتر است.
زانو دندهای استیل یکی از انواع اتصالات استیل است که هنگام ایجاد تغییر در مسیر لولهکشی به کار گرفته می شود. زانو دنده ای استیل با توجه به قطر، ضخامت لوله، زوایای زانو و نوع اتصال، انواع مختلفی را شامل می شود. همچنین، از نظر زوایای زانو، درجه های مختلفی را شامل می شوند که استاندارد زوایای آن ها عبارتند از زانو 45 درجه، زانو 90 درجه، زانو 135 درجه و زانو 150 درجه. اتصالات دنده ای با وجود زمان و هزینه بیشتر جهت تولید آن، از مزایای خاصی نیز برخوردارند و تولید آن ها بنا به نیاز تغییرات در لولهکشی از نظر نوع دنده ها و موقعیت آن ها بسته به سایز دو طرف اتصال میتواند متفاوت باشد.
انواع زانو دنده ای استیل از نظر زاویه
فروش انواع زانو استیل به پیمانکاران اجرای خطوط لوله کشی کمک کرده است که بتوانند با صرف حداقل هزینه برای خرید لوله، با استفادۀ بجا از اتصالات زانویی استیل، پروژه هوشمند را به پایان برسانند. زانو استیل 90 درجه، زانو استیل 180 درجه، زانو استیل 45 درجه، زانو استیل 60 درجه، زانو استیل 30 درجه و … نمونه ای از انواع زانو استیل طراحی شده می باشند. با توجه به جهت جریان سیال در لوله ها، زانویی ها را می توان به درجات مختلفی مانند 45 درجه ، 90 درجه ، 180 درجه که از متداول ترین انواع آن هستند تقسیم کرد.
همچنین برای برخی از خطوط ویژه لوله کشی، زانویی 60 درجه و 120 درجه نیز وجود دارد. این درجه فقط نمایانگر زاویه ی انحرافی است که سیال پس از جریان یافتن در آن زانویی پیدا می کند. البته همانگونه که گفته شد زانوی 45 درجه و 90 درجه و 180 درجه از سایر زانو های دیگر در صنعت پر کاربرد تر بوده به همین جهت در دو سایز شعاع بلند و شعاع کوتاه تولید می شوند که در ادامه نحوه شناسایی این دو نوع زانو را برایتان شرح می دهیم.
چگونگی محاسبه زانو دنده ای استیل شعاع بلند و شعاع کوتاه
در زانویی با شعاع بلند (LR Elbow) شعاع مرکزی، ۱.۵ برابر اندازه اسمی لوله یا به بیانی دیگر، ۱.۵ برابر قطر لوله است. به طور معمول، در لولهکشی ها از زانویی هایی با شعاع بلند استفاده می شود چرا که افت فشار در آن ها در مقایسه با زانویی های با شعاع کوتاه، کمتر است. زانویی های بلند شعاع، نسبت به زانویی های با شعاع کوتاه، مقاومت اصطکاکی کمتری نسبت به مایع دارند.
در زانویی های با شعاع کوتاه (SR elbow) شعاع مرکزی، مساوی اندازه اسمی لوله یا به بیان دیگر، یک برابر طول لوله است. زانویی کوتاه شعاع، تحت شرایط فضایی محدود به کار می رود. ضمناً، به دلیل تغییر ناگهانی جریان، افت فشار آن بالا است. زانویی کوتاه شعاع، نسبت به زانویی بلند شعاع، ارزان تر بوده و چرخش تیزتری به لوله می دهد.
خرید زانو استیل دنده ای
اشکال دیگر زانو دنده ای استیل
زانویی 90 درجه
این نوع زانو جوشی که به عنوان زانویی عمودی نیز شناخته شده است جهت حرکت سیال را با زاویه ۹۰ درجه تغییر می دهد. که به منظور ایجاد تغییر در مسیر لوله کشی مورد استفاده قرار می گیرد. در سایز 1/4 اینچ تا سایز 48 اینچ موجود می باشد. از آلیاژ 304 و آلیاژ 316 و آلیاژ 321 و آلیاژ 310 ساخته شده است. از زانوی ۹۰ درجه استنلس استیل جهت هدایت و جهت دهی در لوله کشی های سیستم های استنلس استیل به کار می رود. زانوی ۹۰ درجه استیل در دو نوع کوتاه SR و بلند LR عرضه می گردد که دلیل تفاوت آن ها طول آن ها می باشد. پروسه تولید زانوی استنلس استیل ۹۰ درجه رده ۱۰ بصورت بدون درز یا مانیسمان می باشد. از زانوی ۹۰ درجه استیل رده ۱۰ در سیستم های با فشار پایین و متوسط استفاده می شود.
زانویی تبدیل
تبدیل زانویی نوعی از اتصالات است که برای متصل کردن دو لوله در اندازه های مختلف استفاده می شود. تبدیل زانویی اصطلاحاً به این دلیل به این اسم نامیده می شود که مانند ترکیب یک زانویی و تبدیل به نظر میرسد. تبدیل زانویی، باعث صرفه جویی در یک اتصال تبدیل شده و جوشکاری را بیش از یک سوم نیز کاهش می دهد. همچنین کاهش تدریجی طول لوله در سراسر قوس تبدیل زانویی، مقاومت کمتری نسبت به جریان نشان داده و تاثیر ناآرام جریان و فرسایش داخلی را کاهش می دهد. این ویژگی ها از افت فشار قابل توجهی در لوله جلوگیری می کند.
زانویی ۱۸۰ درجه
زانو 180 درجه جوشی استنلس استیل قطعه ای است که به منظور ایجاد تغییر در مسیر لوله کشی مورد استفاده قرار می گیرد. این زانویی ها، به شکل U هستند و برای رفت و برگشت سیالات و گاز ها به کار گرفته می شوند. در سایز 1/4 اینچ تا سایز 48 اینچ موجود می باشد. از آلیاژ 304 و آلیاژ 316 و آلیاژ 321 و آلیاژ 310 ساخته شده است. این زانویی های بازگشتی برای ایجاد تغییر جهت های ۱۸۰ درجه، مورد استفاده قرار گرفته اند که در انواع شکل های با شعاع کوتاه و بلند در دسترس هستند. این زانویی ها در سیم پیچی های حرارتی، مبدل های حرارتی، دریچه تانک و غیره، مورد استفاده قرار می گیرند. از چنین زانویی بیشتر برای مبدل حرارتی، خروجی مخزن ها و همین طور سیم پیچی حرارتی کار می گیرند.
خرید زانو استیل دنده ای
زانو چپقی
زانو چپقی دنده ای استنلس استیل یکی از انواع اتصالات استیل است که هنگام ایجاد تغییر در مسیر لولهکشی به کار گرفته می شود. زانو های دنده ای استیل با توجه به قطر، ضخامت لوله، زوایای زانو و نوع اتصال، انواع مختلفی را شامل می شوند. زانو های دنده ای استیل انواع متنوعی را شامل می شوند که زانو چپقی دنده ای استیل یکی از انواع آن به شمار می آید و بهترین وسیله به منظور قرار گرفتن در زوایا و کناره های دیوار ها می باشد.

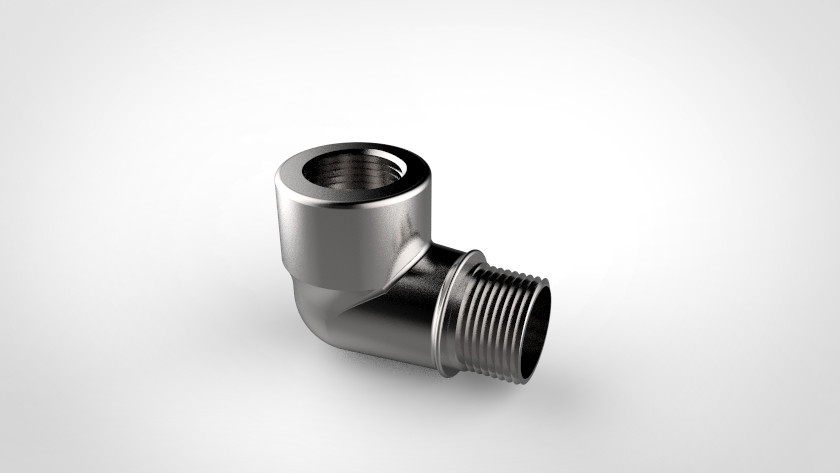

زانو چپقی دنده ای استیل نوعی اتصال شبیه به زانو می باشد که یک سمت آن از داخل و طرف دیگر آن از بیرون رزوه شده است. این نوع از زانویی، سیال را به صورت ۹۰ درجه تغییر مسیر داده و شکل ظاهری آن به صورت چپقی می باشد. از آن جایی که این اتصال از نوع دنده ای است، تعویض و یا تعمیر آن به راحتی صورت می پذیرد. زانو چپقی در سایز های مختلفی تولید و به بازار عرضه می گردد.
زانویی 45 درجه
زانویی ۴۵ درجه برای تغییر مسیر لوله به میزان ۴۵ درجه، به کار می رود. همانطور که از نام آن پیداست، این زانویی یک ابزار اتصال لوله است که به گونه ای خم شده است که بتواند تغییر ۴۵ درجهای در مسیر جریان مایع یا گاز در لوله ایجاد کند. این نوع لوله نیز دارای دو نوع شعاع بلند و شعاع کوتاه است. نمونه شعاع بلند آن بین دو لوله وصل می شود و جهت حرکت سیال با زاویه ۴۵ درجه تغییر می کند. نسبت به زانویی ۹۰ درجه اصطحکاک کمتر با فشار پایین تری را ایجاد می کند. که موجب می شود لوله کمتر دچار گرفتگی شود. در نتیجه لوله کش ها سعی خود را می کنند تا بیشتر از این نوع زانویی بهره ببرند.
مزایای خرید زانو استیل دنده ای
استیل ضد زنگ بودن این آلیاژ می باشد ، که بر خلاف فولاد های معمولی در برابر شرایط جوی تغییر رنگ نداده و با برخورد رطوبت دچار فرسایش و زنگ زدگی نمی شود و این امر به دلیل عناصری چون کروم , کربن , نیکل , منگنز و مولیبدن می باشد.
پیوستگی ساختار استیل بین اتصالات و خط لوله سبب افزایش میزان کشش مقاومتی سیستم لوله کشی می گردد. سطح اتصال صاف در داخل خط لوله و اتصالات مربوطه باعث افت فشار کمتر ، کاهش درهم ریختگی جریان سیال و کاهش خورندگی ناشی از فعالیت خوردگی شیمیایی و همچنین سایشی می شود.
زانو استیل های صنایع غذایی از متریال استنلس استیل ۳۰۴ و ۳۱۶ تولید می شود. از شیرآلات استیل در محیط هایی استفاده می شود که اکسیداسیون های مقطی و طولانی مدت وجود داشته باشد، که موجب زنگ آهن و فرسایش متریال های دیگر می شود.
یکی از عواملی که سبب استفاده از این محصول می شود، سهولت در نظافت و تمیز کردن لوله های استیل می باشد. به همین سبب موجب بهداشتی شدن آن و تمیز بودن آن می شود که این نکته در آزمایشگاه ها، سرویس های بهداشتی، بیمارستان، قصابی و … حائز اهمیت می باشد.
یکی از قابلیت های این محصول این است که قابلیت بازیافت را دارد و 100درصد بازیافت پذیر می باشد. به گونه ای که بیش از 50 درصد استیل تولیدی از استیل های ذوب شده می باشند. همچنین استیل ماده ای است که در اینجا به متریال امروزی آن می پردازیم. در نتیجه قوطی استیل، پروفیل استیل و حتی شیرآلات استیل و …در طبیعت قابل بازیافت خواهند بود.
