فروش شیر سوزنی استیل یا همان needle valves که اسم خود را از ظاهر دیسک و نشیمنگاه خود گرفته در صنعت حائز اهمیت می باشد. شیر سوزنی یک شیر با حرکت خطی هستند که بطور گسترده برای متوقف کردن، شروع و کنترل جریان سیال استفاده می شود. دیسک این نوع شیر از میله مخروطی شکل نازکی تشکیل شده که از داخل سوراخ مدور صفحه عبور می کند و جریان حرکت سیال را محدود می سازد. همان طور که گفته شد شیر های سوزنی استیل می توانند کنترل دقیق جریان سیال را به خصوص در لوله های باریک و ظریف بر قرار کنند. این شیر ها به علت حرکت غیر خطی سیال، مقاومت بیشتری را نسبت به انواع دیگر در برابر جریان از خود نشان می دهند.
ساختمان این شیرآلات استیل طوری است که جریان به یک حفره کوچک هدایت می شود و پس از چرخش °90 به نوک یک مخروط هدایت می شود و همان گونه که از ظاهرشان نمایان می باشد جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی راه می یابد. این نوع شیر ها از لحاظ ساختمان بسیار ظریف و تقریباً کوچک می باشد و به علت داشتن مکانیسم مورد اعتماد در عملیات حساس و دقیق به کار گرفته می شود. در آزمایشگاه های نفت یا پتروشیمی و وسائل ابزار دقیق کاربرد آن بسیار می باشد. قطر شیر سوزنی استیل معمولاً از 2 اینچ تجاوز نمی کند. همچنین این موع شیرآلات را بیشتر در محل هایی به کار می برند که محدودیت لازم باشد.
شیر سوزنی استیل چیست؟
این نوع شیرآلات سوزنی به طور کامل از فولاد ضد زنگ با کیفیت بالا ساخته می شوند. مقاومت در برابر خوردگی، ظرفیت بالای جریان و آسان برای نصب در خط یا در پانل نصب باعث شده که این شیر های سوزنی کنترل جریان در سیستم های تصفیه آب داشته باشند. همچنین در اندازه های 2.5 سانتی, 5 سانتی و 8 سانتی با محدوده فشار تا 6000 psi تولید می شوند. این نوع شیرهای سوزنی استاندارد محدوده فشار تا PN40 و در صورت درخواست تا PN100 را پوشش می دهد. محدوده استاندارد ما بین DN80 الی DN1600 و در صورت درخواست تا DN2000 می باشد.

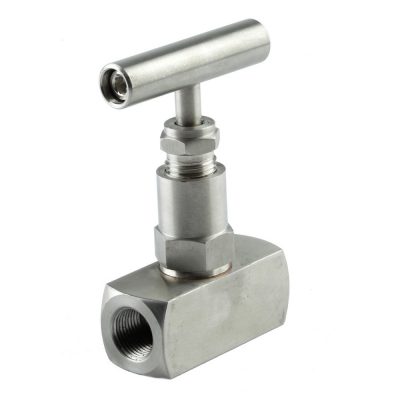

به سبب وجود دیسک سوزنی تعبیه شده در ساختار آن به این نام شهرت پیدا کرده است. به طوری کلی در ساختار شیر سوزنی استیل دسته T شکل، کلاهک و ساقه و بدنه شیر و نیز پیچ تنظیم همگی از آلیاژ فولاد ضد زنگ می باشند. از ویژگی های این متریال می توان به ماندگاری و مقاومت بالا در برابر درجه حرارت و فشار های بالا اشاره کرد. همچنین این متریال مناسب برای نصب در فرآیند های تهاجمی و خورنده نیز می باشد. شیرآلات سوزنی استیل انواعی از شیرآلات بسیار پر کاربرد در صنایع غذایی، دارویی و شیمیایی می باشد.
فروش شیر سوزنی استیل
عملکرد شیر سوزنی استیل به چه شکل است؟
عملکرد این شیرآلات به این شکل است که دریچه سوزنی با حرکت سوزن نقطه مخروطی به طور طبیعی در جهت جریان، گذرگاه یا همان روزنه بین ورودی و خروجی را باز و بسته می کند. سوزن مستقیماً به پیستون یا ساقه متصل می باشد. ساقه بیشتر به دسته متصل می شود که با کمک نخ داخلی ریز کلاه، حرکت چرخشی را به حرکت به عقب و جلو تبدیل می کند. با حرکت چرخشی که به دسته وارد می شود، پیستون حرکتی خوب به سمت بالا به پایین انجام می شود که همین عمر باعث باز و بسته شدن دریچه می شود. مهره قفل نیز در بالا وصل شده است که از باز شدن کامل پیستون و خارج شدن از رزوه داخلی جلوگیری می کند.
به همان شکل که سوزن پایین می رود، با سوپاپ تماس پیدا می کند و از این رو باعث می شود که سیال در خط لوله نشتی قطع شود. سپس از طریق یک سیستم پیچ به محفظه سوپاپ متصل می شود. حرکت سوپاپ یا با چرخش دستی دسته یا به صورت خودکار کنترل می شود. دریچه های سوزنی خودکار عموماً توسط موتور الکتریکی یا هیدرولیکی کار می کنند. موتور یا محرک هیدرولیک دقیقاً موقعیت ساقه را در داخل محفظه سوپاپ مطابق با نیاز خارجی کنترل می کند. موتور یا اکچویتور موقعیت پیستون را مطابق با تایمر یا داده عملکرد خارجی که از طریق مانیتور کردن دستگاه جمع آوری شده است تنظیم می کند.
مزایای شیر سوزنی
شیر ها انواع مختلفی دارند و همگی برای تنظیم سطح جریان عملکرد یکسانی دارند. هر کدام از انواع شیرآلات مزایا و معایب مختص به خود را دارند و هر کدام هم برای یک نوع کاربری خاص مناسب می باشند. شیر سوزنی استیل برای کاربری هایی مناسب است که دقت و صحت تنظیم جریان از اهمیت بالایی برخوردار است. مزایای شیر سوزنی عبارتند از:
دقت
دقت این شیرآلات بسیار بالا هستند و دلیل انتخاب آن برای بسیار از کاربری ها همین ویژگی می باشد. از آنجایی که می توان سوزن را تا درجه خیلی کم تنظیم کرد بنابر این امکان تنظیم جریان با اندازه گیری های دقیق نیز وجود دارد.
سطح ایمنی بالا
این شیر ها علاوه بر دقت و انعطاف پذیری، از ایمنی بسیار خوبی نیز برخوردار می باشند. میزان نشتی، خرابی و آسیب دیدن این شیرآلات بسیار کم است.
انعطاف پذیری
در بسیاری از شیرآلات فقط امکان قطع و وصل کامل جریان وجود دارد اما با استفاده از این شیر می توانید جریان را در حالت های مختلفی قرار دهید. می توانید جریان را در حالت خیلی کم یعنی به طوری که جریان برقرار باشد. یا خیلی زیاد، اما نه حداکثر جریان قرار دهید. این ویژگی تطبیق پذیری شیر سوزنی استیل را زیاد کرده است.
افزایش بازدهی
به این دلیل که می توان جریان را با دقت زیادی تنظیم کرد، بنابراین باز دهی شیر نیز بسیار بالا خواهد بود. به جای اینکه جریان بیش از حد نیاز اتلاف شود می توان فقط مقداری که نیاز است را استفاده کرد در نتیجه در هزینه و انرژی صرفه جویی می شود.
معایب شیر سوزنی
فروش شیر سوزنی استیل
ناسازگاری با جریانهای شدید و با فشار بالا
ورودی شیر که سوزن در نشیمنگاه قرار می گیرد بسیار کوچک است و حتی در حالت کاملاً باز اجازه نمی دهد که مایع و گاز زیادی به طور همزمان وارد شیر شود. با توجه به این ساختار پس این شیر انتخاب مناسبی برای کاربری های با جریان شدید نیست.
عدم امکان تخمین دقیق موقعیت سوزن
از آنجایی که این شیر دقت بالایی دارد، هر با چرخاندن دسته شیر باعث می شود که سوزن مقدار بسیار کمی بالا یا پایین برود. چون تمامی این حرکت در محدوده نشیمنگاه صورت می گیرد، کاربر دیگر نمی تواند محل دقیق سوزن را مشخص کند. کاربر این شیر نمی تواند تنها با چند بار چرخاندن هندویل به سرعت باعث کم یا زیاد شدن جریان شده و محل دقیق سوزن را تخمین بزند.
ویژگی هایمورد نیاز برای فروش شیر سوزنی استیل
- یکی از ویژگی های شیر سوزنی توانایی کنترل دقیق جریان می باشد. با چرخش چند بار فلکه شیر، مجرای آن به مقدار کمی باز می شود، این امر در شیرآلات سوزنی باعث جلوگیری از انفجار های ناگهانی و جلوگیری از صدمات جبران ناپذیر به سیستم خواهد شد.
- شیر سوزنی استیل به علت حرکت غیر خطی سیال، مقاومت بیشتری را نسبت به انواع دیگر در برابر جریان از خود نشان می دهند. در مواردی که تنظیم جریان سیال را با دقت خاصی مورد نیاز باشد از شیر های سوزنیاستفاده می شود.
فروش شیر سوزنی استیل
- با بررسی عملکرد شیر سوزنی استیل و انواع متفاوتی که دارد می توان آن ها را در کاربری های مختلف با تنظیمات مختلف مورد استفاده قرار داد. این شیر ها بسیار با دوام و محکم بوده و در برابر مواد شیمیایی و دما های مختلف مقاوم می باشند.
- از ویژگی های دیگر شیر های سوزنی استیل ظرفیت تعدیل سرعت جریان آب و فشار های دیفرانسیل بالا است. شیر سوزنی سرعت جریان رسانه را از طریق حرکت محوری دریچه ای که توسط یک میله اتصال و مکانیزم میل لنگ کار می کند، کنترل خواهد نمود.
- یکی دیگر از ویژگی های مهم شیر سوزنی این است که باید بتواند دما های بسیار بالا یا پایین را تحمل کند، زیرا اغلب سیالاتی که داخل شیرآلات جریان می یابند بسیار سرد یا گرم هستند. هر دو این متغیر ها می توانند آسیب زا باشند و هنگام ساخت این شیر باید از دوام آن اطمینان حاصل کرد.
معیار های انتخاب شیر سوزنی
دریچه های سوزنی را می توان بر اساس چهار معیار اصلی انتخاب کرد:
- مواد
- فشار
- اندازه پورت
- روزنه
- دما
متداول ترین ماده ای که برای ساخت شیر سوزنی استفاده می شود فولاد ضد زنگ و برنج است. شیر های برنجی برای کاربرد های غیر خورنده مانند سیستم جریان آب آشامیدنی مناسب هستند. در حالی که، دریچه های فولادی ضد زنگ معمولاً برای محیط های خورنده بالا مانند آب دریا، اسید ها و غیره استفاده می شوند، با این حال، هر دو ماده می توانند دمای بالای سیال را تحمل کنند، اما دریچه های فولادی ضد زنگ از نظر دوام و خوردگی نسبت به دریچه های سوزنی برنجی برتری دارند.
