فلنچ Flange یک قطعه ی حلقه ای مدور آهنی یا صفحه دیسکی شکلی می باشد که در مرکز آن سوراخی تعبیه شده جهت عبور سیالات و مایعات، نفت و گاز و… کاربرد دارد، در سطح دور این حلقه چند سوراخ قرار داده شده است که این سوراخ ها برای عبور پیچ جهت اتصال فلنج ها به یکدیگر یا اتصالات دیگر استفاده می شوند و به وسیله مهره سفت شده تا اتصال بین دو فلنج یا اتصالات مد نظر بر قرار شود در بین این دو فلنج واشرهای نسوز وجود دارد برای آب بندی فلنج تا در زمانی که دو لوله را به هم اتصال دادیم به وسیله آچار مهره ها را سفت کرده تا واشر مابین به اصطلاح له شود و اتصال فلنج آب بندی شود.
فلنج سفارشی چیست و چه کاربرد هایی دارند؟

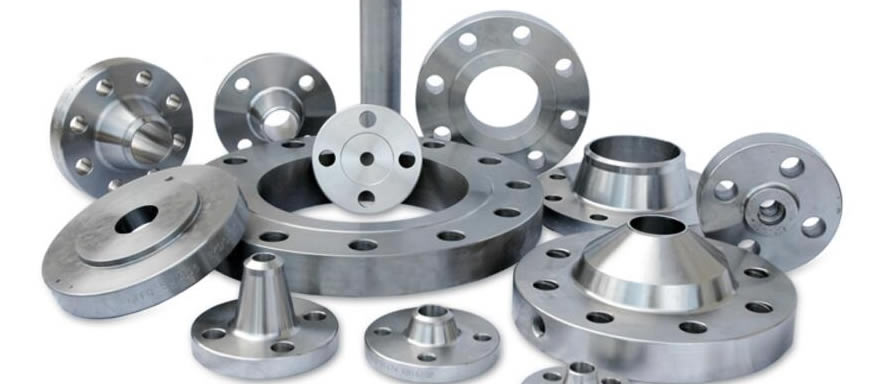

فلنج ها ابزار و صفحه های هستن که دایره ای شکل طراحی می شوند و دارای سوراخ هایی در اطرافشان هستند و برای اتصال استفاده می شوند. فلنجها از جمله اتصالاتی هستند، که خطوط لوله انتقال (با هر نوع سیال) را به یکدیگر متصل کرده، همچنین شیرآلات را به لولههای جوش داده شده، مرتبط میسازند. فلنجها اغلب از جنس پلی اتیلن، فولاد، آلیاژ های آهن یا چدن ساخته میشوند. این قطعات، برای اتصال لولهها جهت اقلام پایپینگی مورد استفاده قرار میگیرد، به کمک فلنجها میتوان با پیچ و مهره یا گسکت، قطعات را به هم متصل کرد و مسیر یا قطر لولهها را تغییر داد.
انواع فلنج ها بر اساس کلاس بندی
فلنج سفارشی بر اساس ابعادشان به کلاس بندی های مختلفی تقسیم می شوند. برای شناسایی فلنج و دانستن ابعاد و اندازه آن ها می بایست از یک مرجع بین المللی استفاده شود زیرا برای مقابل هم قرار گرفتن فلنج ها و پیچ و مهره شدن انها نیاز می باشد که اندازه سوراخ ها و ابعاد آن ها را بدانیم در زیر برایتان مهمترین این کلاس ها را شرح می دهیم:
استاندارد ASME B16.5
ماکزیمم فشار بر حسب PSI و با فشار کارکردی حدود 2.4 برابرکلاسهای این رده بندی است. مطابق این استاندارد فلنج سفارشی فولادی وآلیاژهای آن به کلاسهای 150-300-400-600-900-1500-2500 تقسیم بندی می شوند که این اعداد ماکزیمم فشار برحسب PSI بوده که فلنجها در حداکثر دمای مجاز می توانند تحمل کنند ومعمولا فشار کارکرد حدود 2.4 برابر اعداد فوق می باشد (رابطه فشار با دما برای جنسهای مختلف در استاندارد فوق مشخص گردیده است) .
استاندارد DIN
این فلنج سفارشی فشار اسمی بر حسب BAR را با PIN نشان میدهند. در این استاندارد فشار تحمل فلنجهای فولادی وآلیاژهای آن با PN نشان داده شده که این نشان دهنده فشار اسمی بر حسب BAR می باشد . استاندارد مورد نظر بزای فلنج ها بر اساس PN مطابق DIN 2527 می باشد که شامل فلنج هایی با فشار 10 بار ، 16 بار ، 20 بار و … می باشد .
استاندارد API(6 B,6A,6BX)
این نوع فلنج سفارشی دارای تحمل فشار بیشتری نسبت به فلنج های گروه ANSI بوده و به کلاس های 5000-3000-2000-15000-10000 رده بندی می گردند. در استاندارد 5,16B ASME فقط فلنج کور و فلنج تبدیل می توانند از ورقه های با کیفیت قابل جوش ساخته شوند.
انتخاب فلنج توسط مشخصات حک شده بر روی سطح آنها
فلنجها بسته به نوع جنس متناسب با فشاری که تحمل میکنند به کلاسهای مختلف تقسیم میگردند. مطابق استاندارد، مشخصات فلنج که شامل موارد ذیل میباشد باید بر روی فلنج حک گردد پس زمان خرید به این نکات دقت داشته باشید:
- برند یا همان نام تجاری شرکت تولیدی کننده ی فلنج سفارشی
- سایز اینچی یا همان قطر سوراخ مرکزی فلنج که لوله درون آن جوش می خورد.
- مقدار فشار قابل تحمل توسط فلنج در زیر بار و به آن کلاس فلنج نیز گفته میشود.
- شکل تشکیل دهنده سطح فلنج یا همان ظاهر مهم ترین قسمت تشکیل دهنده یک فلنج می باشد.
- سوراخ های روی فلنج که گاهی بعنوان ضخامت دیواره نیز کفته می شود.
- آلیاژ مصرف شده در تهیه فلنج این عدد بیان کننده مشخصات مواد خام مورد استفاده برای تهیه فلنج میباشد.
- شماره یا همان کدی که مربوط به عملیات حرارتی صورت گرفته بر روی فلنج در فرآیند تولید.
