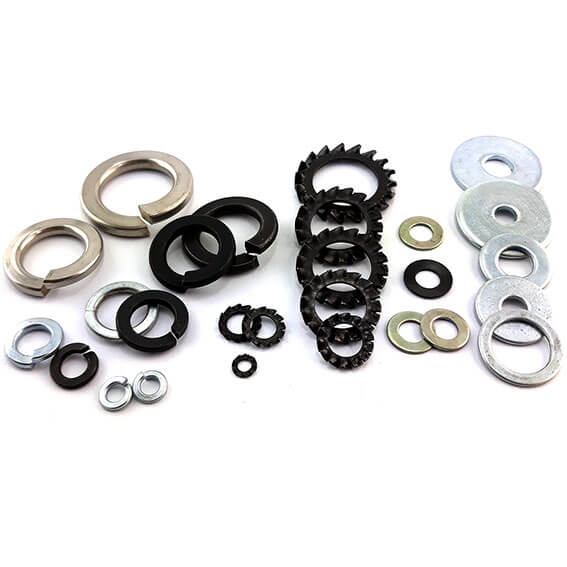

واشر (Washer) حلقه نازک مسطح صفحه ای نازک معمولاً به شکل دیسک با سوراخ در وسط آن معمولا از جنس فلز و گاهی پلاستیکی که در صنعت به شکل هاى مختلف ساخته مى شود. قطعه ای است که وجود آن در برخی از اتصالات بسیار ضروری می باشد و حذف آن از بدنه اتصال باعث آسیب زیاد به قطعه و حتی آسیب جسمی می شود. اصطکاک پیچ و مهره غالبا پایین است و واشر اصطکاک را افزایش می دهد در نتیجه درگیری اتصال بیشتر می شود و از باز شدن مهره جلوگیری می شود. واشر استحکام اتصالات را بالا می برد و از شل شدن اتصالات جلوگیری می کند.
واشر چیست؟
برای انتخاب واشر مناسب عوامل مختلفی مثل نوع و جنس پیچ و مهره ، عوامل آب و هوایی ، موقعیت اتصالات و… نقش دارند. آن ها در پتروشیمی ، خودرو سازی ، ماشین آلات ، ساختمان سازی و… مورد استفاده قرار می گیرند. واشرها به صورت کلی واسطه بین مهره و بدنه بوده و جهت توزیع بار پیچ و مهرهها استفاده می شوند البته استفاده از واشر دلایل گوناگونی دیگری هم دارد مثل :
- زیر مهره قرار می گیرد تا چرخش مهره به قطعه ی اصلی آسیب نرساند.
- از باز شدن مهره یا پیچ براثر لرزش جلوگیری می کند.
- فشار حاصل از بستن مهره بر قطعه ی کار را بهتر انتقال می دهد.
- استحکام انواع اتصالات را بالا می برد و از شل شدن اتصالات جلوگیری می کند.
انواع واشر ها
همانگونه که در بالا گفته شد واشرها بسته به نوع جنس و کاربرد آن ها در صنعت دسته بندی شده اند ما در ادامه شما کاربران گرامی را با چند نمونه از پر کاربرد ترین و متدوال ترین واشرهایی که در صنعت استفاده بیشتری از آن ها می شود را برای شما نام برده و به طور مختصر شرح می دهیم :
واشر فنری
(Split Lock) یا واشر فنرى دسته ای از واشرها هستند که در واقع خاصیت فنرى یا ارتجاعی دارند. واشرهای فنری به صورت حلقه ای دوارنی که دو لبه برش خورده آن با هم فاصله ی عرضی دارند عملکرد آن ها به این صورت است که وقتی ما مهره را به اصطلاح سفت می کنیم فاصله ی این دولبه کم شده و در آخر با یکدیگر یک سطح می شوند واشرهای فنری از باز شدن اتصال پیچ و مهره در هنگام لغزش جلوگیری می کنند.
واشر تخت
(Flat Washer) یا واشر تخت جزء آن دسته از واشرهای پر کاربرد در صنعت است که به شکل یه دیسک تخت و گرد که یک سوراخ در مرکز آن قرار دارد و با استفاده از آن سطح زیر پیچ و مهره ها صاف می شود به این ترتیب فشار مهره روی کل سطح یک نواخت پخش می شود آن ها معمولا برای توزیع بار در یک منطقه نسبتا بزرگتر استفاده می شود و پشتیبانی از پیچ های با سر کوچک کاربرد دارند بنابر این از آسیب رسیدن به سطوح مونتاژ شده جلوگیری می کند.
واشرضربه گیر
(Fender washers) یا همان واشرضربه گیر نوعی واشرتخت می باشد اما دارای قطر خارجی و مساحت بیشتری می باشد که خاصیت ضربه گیری آن را افزایش می دهد. بنابر این واشرهای ضربه گیر در مقایسه با واشرهای تخت بار را به منطقه نسبتا بزرگتر توزیع می کنند. این واشر بر اثر خاصیت ضربه گیریشان کاربرد زیادی در اتصال بر روی فلزات نرم تر همچون آلومینیوم، ورق های فلزی نازک و چوب دارند.
واشر قفلدار دنده داخلی
(Internal Tooth Lock Washer ) یا واشر قفلداردنده داخلی که اغلب به صورت شیش برگ یا بیشتر ساخته می شود این واشر در قسمت سطح داخلی خود دارای دندانه هایی می باشد که از باز شدن مهره جلوگیری می کند. واشر قفلدار تحمل فشاری کمتری نسبت به سایر واشرها دارد بنابر این از آن برای اتصالات با فشار کمتر استفاده می شود. کار اصلی آن ها جلوگیری از باز شدن مهره هاست.
واشر قفلدار دنده خارجی
( External Tooth lock washer) یا همان واشرقفلدار دنده خارجی که شکل آن ها دقیقا بلعکس واشر قفلدار دنده داخلی است و دندانه ها روی لبه خارجی واشر قرار دارند از این رو ، این نوع واشرها مقاومت بیشتری در برابر بار نسبت به نوع دندانه داخلی دارد و سطح مقطع بیشتری را اشغال می کند. این واشرها با استفاده از عمل بر آمدگی دندانه از شل شدن سر اتصال دهنده جلوگیری می کند. واشرهای قفل دندانه خارجی حداکثر مقاومت در برابر پیچش را ایجاد می کند.
واشر قفلدار گوه ای
(Wedge Locking Washe) یا همان واشر قفلدار گوه ای به دلیل شکل گوه هایی که در میان آن قرار گرفته است به این نام شهرت یافته است و قسمت هاى آن به خوبى در هم قفل مى شوند به همین علت از این نوع واشرها در مکان هایی که لرزش کار بسیار بالا باشد استفاده می شود.
واشرشانه
(Shoulder washer) یا واشر شانه ای که گاه به آن واشرهای “مرحله” یا “فلنج” گفته می شود ، از یک کلاه تاج دار بالا بر خوردار هستند دارای ساختار شانه مانند می باشد و از جنس فایبر گلس، فنولیک phenolic ، نایلون nylon وشیشه و فلزات ساخته می شوند. از این نوع واشرها برای عایق یندی سیم و برای عایق کاری پیچ ها کاربرد دارند.
واشر c شکل
این نوع واشرها از لحاظ ظاهری شبیه به واشرتخت و دارای یک شکاف در وسط خود است که آن را شبیه به حرف C کرده است. آن ها به گونه ای طراحی شده اند که در موقعیت خود در کنار بولت ها و شافت ها در جای خود بلغزند. یکی از کاربرد های شاخص آن این است که بدون نیاز به برداشتن بست، می توان اقدام به تنظیم یا تعویض واشر C نمود.
واشربرجسته
(Finishing Washer) معرف به واشر پرداخت شده یا واشر برجسه ظاهری آن به گونه ای است که یک طرف آن بر آمده یا برجسته و طرف دیگر آن گود و فرو رفته است به گونه ای که وقتتی پیچ کامل بسته شود درون گودی واشر می رود و دیده نمی شود این واشرها نسبت به ساختاری که دارد بیشتر جنبه تزئیناتی دارد و معمولا درجایی که در معرض دید است از آن ها استفاده می شود.
واشرمربعی
(Square Washer) یا واشر مربعی به دلیل شکل ظاهریش به این نام معرف شده است. تفاوت این مدل با انواع دیگر ، در سطح مقطع آن است که به شکل مربع می باشد و برای ایجاد استحکام در اتصال ، مورد استفاده قرار می گیرد. معمولا در صنعت به صورت خود رنگ یا گالوانیزه وجود دارد.
واشرلب پر
یکی دیگر از واشرهای پر کاربرد در صنعت واشر لب پر است این نوع واشرها با شکل شبیه به واشر تخت است فقط با این تفاوت که یک سمت این واشرها پخ خورده و به همین دلیل در جایی که دسترسی کم است یا با کم بود فضا رو به رو باشیم بهترین گزینه استفاده از این نوع واشرهاست.
واشر سیل کننده
(Sealing Washer) یا واشر سیل کننده یا همان ضد آب واژه سیل کننده به معنی همان آب بند کردن است این واشرها داراى یک لایه نئوپرون در زیر خود است. با کمک لایه فلزى که در معرض پیچ قرار مى گیرد به خوبى عمل آب بندى را انجام مى دهد. این واشرها در جاهایى که احتمال خروج آب یا هوا از آن وجود دارد استفاده مى شود. در ضمن اینکه با استفاده از این قسمت لاستیک مانند به خوبى ارتعاشات را دمپ مى کند.
