فروش فلنج در صنعت تاسیسات بسیار حائذ اهمیت است البته بسته به نوع کار و موقعیت اجرایی آن ها ، با جنس های مختلفی در بازار وجود دارند از این رو ما برای پرداختن بهتر به موضوعات و مطالبی پیرامون فلنج ها برای شما در این مقاله مطالبی را گرد هم جمع آوری نموده ایم تا بیشتر از پیش با فلنج ها آشنا شوید.
فروش فلنج از چه لحاظ حائذ اهمیت است؟
برای توضیح صحیح این مطلب بهتر است این سوالات را بپرسیم فلنج چیست؟طریقه نصب ؟یا کاربرد آن ها؟ مشخصه های استاندارد حک شده روی آن ها؟ چند نمنه کلاس بندی فلنج وجود دارد و به توضیح مختصر درباره آن ها می پردازیم.
فلنج چیست؟

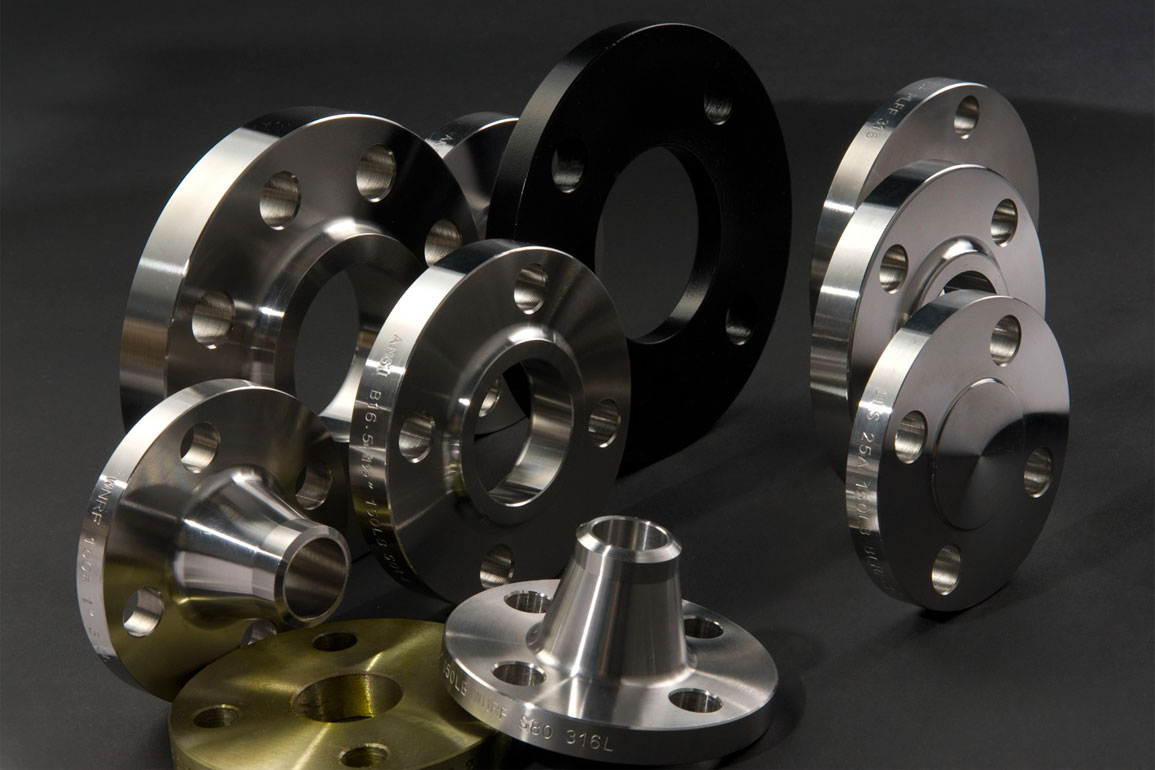

فلنج یکی از قطعات مهم و پرکاربرد در صنعت نفت و گاز و پتروشیمی است. فلنج نوعی صفحه ای فولادی مدور (دایره ای) شکل با سوراخ هایی در اطراف آن که به طور کلی وظیفه اتصال لوله ها به یکدیگر یا شیرآلات و یا… را بر عهده دارد. این اتصالات به وسیله پیچ و مهره به یکدیگر یا شیرآلات یا… دیگر متصل می شوند و با اورینگ ها یا واشر های نسوز مخصوص که در بینشان قرارمی گیرند آب بندی می شوند.
طریقه نصب فلنج؟
همان طور که در بالا گفتیم فلنج ها صفحه های دایره ای شکل هست که پیچ و مهره به یکدیگر متصل می شوند و برای آب بندی بهتر بین فلنج ها واشر (واشر نسوز) قرار می گیرد. واشر صفحه ای نازک است از جنس کاوچوب که به صورت دایره ای طراحی شده اند و در وسط آن سوراخی برای عبور سیالات یا … وجود دارد وضیفه اصلی آنها آب بند کردن اتصالات است. اما حتما در زمان نصب به این دقت داشته باشید که سطح واشر آسیب ندیده باشد به اصطلاح دفرمه نشده باشد یا پاره نشده باشد یا سایز مناسب را در موقع خرید و فروش فلنج انتخاب کنید که مشکلی در آب بندی اتصال رخ ندهد.
کاربرد فلنج چیست؟
راه های بسیاری برای اتصال بین انواع لوله ها به یکدیگر و یا شیرآلات دیگر وجود دارد مثلا: رزوه ، جوش و یا … اما از تمام این راه حل ها ما فلنج را به شما پیشنهاد می کنیم به دلیل قابلیت تعویض آسان و ضریب اطمینان بیشتر فلنج ها و … در تمام سیستم های لوله کشی که نیاز به باز شدن و خارج شدن از خط دارندباید از این ابزار برای اتصال استفاده کرد از این رو فروش فلنج در صنعت تاسیسات تحولی نو به وجود آورده است معمولا جوش به خاطر زمان بر بودن و امکان برش سخت و رزوه به این دلیل که در اندازه های کوچک وجود دارد و سایز های بزرگ حتما باید برای اتصال به دو سر لوله فلنج نصب شود راه های منطقی نیستند از این رو فروش فلنج در بازار تاسیسات نصبت به قدیم رونق قابل توجهی به خود گرفته است.
اطلاعات نوشته شده روی سطح فلنج
مشخصه های خرید و فروش فلنج
معمولا در زمان خرید و فروش فلنج باید به نکاتی دقت داشته باشید که بر روی سطح بیرونی یا همان دور رینگ فلنج ها طبق استاندارد، مشخصات آن حک می شود که در زیر به این مشخصه ها اشاره می کنیم:
- نام تجاری یا (اختصاری) تولید کننده فلنج
- سایز اسمی (همان قطر سوراخ وسط فلنج) مشخص می شود بر روی چه لوله ای قابل نصب است.
- مقدار فشار تحمل بار هر فلنج یا به اصطلاح همانم کلاس فلنج گفته می شود
- و اما شکل سطح فلنج که مهمترین قسمت تشکیل دهنده هر فلنج(شکل فلنج)
- سوراخ های تعبیه شده روی فلنج که معمولا بر حسب قطر پیچی که جهت اتصال استفاده می شود است.
- مواد تشکیل دهنده فلنج و یا متریال آن که مطابق استاندارد ASTM این عدد بیان کننده مشخصات مواد خام مورد استفاده برای تهیه برای فروش فلنج می‌باشد.
- عدد یا کدی که مربوط به عملیات حرارتی انجام شده بر روی فلنج ها
کلاس بندی فلنج ها برای خرید و فروش فلنج
فلنج ها با توجه به نوع کاربرد، جنس و فشاری که در مسیر اتصالات بر فلنج ها وارد می شود به سه کلاس و رده بندی تقسیم می شوند به شرح زیر:
- رده‌بندی فشار مطابق استاندارد ANSI B۱۶٫۳۴
- رده‌بندی فشار مطابق استاندارد ISO
- رده‌بندی فشار براساس استاندارد (API (۶A-۶B-۶B
1- رده‌بندی فشار مطابق استاندارد ANSI B۱۶٫۳۴:
مطابق این استاندارد فروش فلنج های فولادی و آلیاژ های آن به کلاس های ۱۵۰ – ۳۰۰ – ۴۰۰ – ۶۰۰ – ۹۰۰ – ۱۵۰۰ – ۲۵۰۰ تقسیم بندی می‌شوندکه این اعداد ماکزیمم فشار بر حسب PSI بوده که فلنج ها در حداکثر دمای مجاز می‌توانند تحمل کنند. البته مقدار فشار قابل تحمل در دماهای مختلف فرق می‌کند و معمولا فشار کارکرد حدود ۲٫۴ برابر اعداد فوق می‌باشد. (رابطه فشار با دما برای جنس های مختلف در استاندارد فوق مشخص گردیده است)
2-رده‌بندی فشار مطابق استاندارد ISO:
رده‌بندی فشار مطابق استاندارد ISO در این استاندارد فشار تحمل فلنج های فولادی و آلیاژ های آن با PN نشان داده شده که این نشان دهنده فشار اسمی بر حسب BAR می‌باشد. به طور مثال PN۳۰ یعنی فشار کارکرد فلنج ۳۰ BAR می‌باشد
3- رده‌بندی فشار براساس استاندارد (API (۶A-۶B-۶B:
این رده ها که در استاندارد API به صورت کامل معرفی شده اند. این نوع فلنج ها دارای تحمل فشار بیشتری نسبت به فلنجهای گروه ANSI بوده وبه کلاسهای ۵۰۰۰-۳۰۰۰-۲۰۰۰-۱۵۰۰۰-۱۰۰۰۰ رده بندی می‌گردند.
فروش فلنج ها یکی از پر کاربرد ترین تجهیزات پایپینگ در صنایع فولاد، صنایع نفت، صنایع گاز، صنایع پتروشیمی، صنایع آبرسانی و خطوط تولید و کشاورزی می باشد که در انواع مختلف تولید می شود که در مقاله بعدی به آن ها می پردازیم. امیدواریم که این مطلب برای شما مفید واقع شود.
